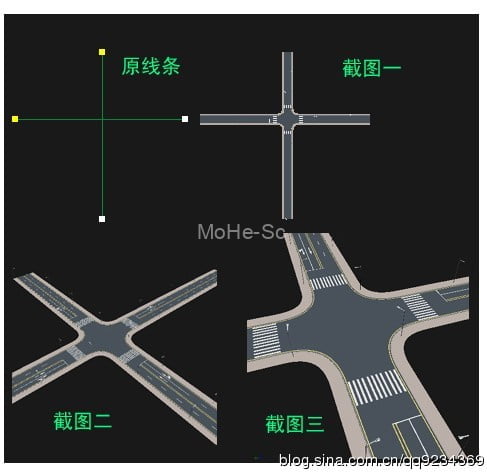

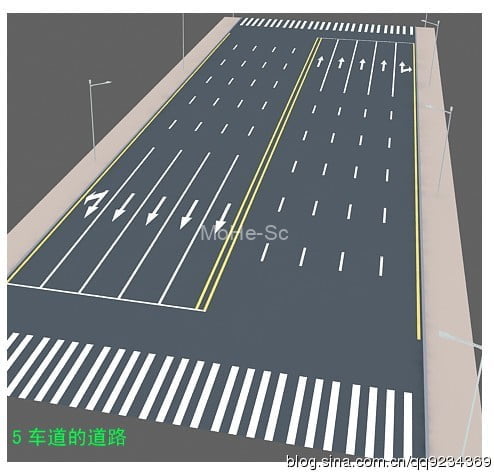

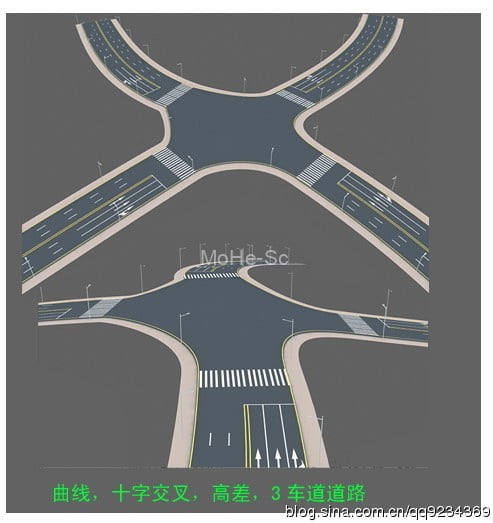

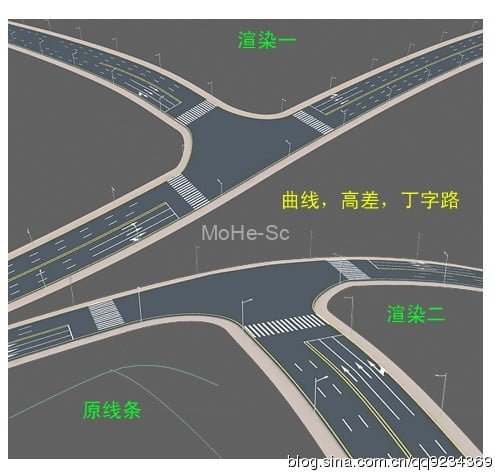

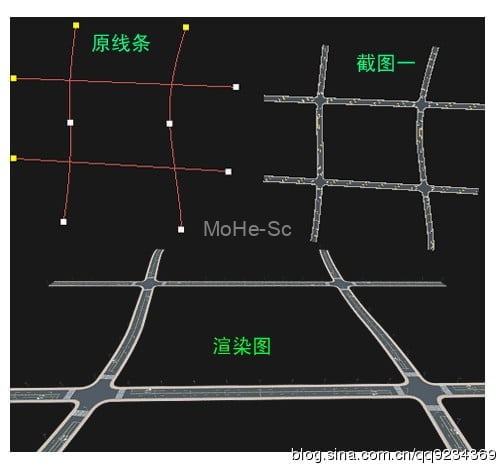

SpeedRoad极速道路插件是一款3DMax道路制作插件,该插件能够根据中心线快速创建道路系统(中线生成)。生成元素有路面、行车线、双黄线、斑马线、箭头、路牙、人行道、路灯、配景等。能识别任意交叉的路口和丁字形路。生成的道路可以选择符合左行还是右行的交通规则,路灯、配景可以自行在场景中拾取任何物体。极速道路能根据已知一条道路的两边线生成道路元素,各种参数均可以控制。即双线生成。
安装方法
1、把接收到的SpeedRoad文件夹复制到max根目录Scripts下面
2、打开max,在菜单栏运行MAXScript–Run MAXScript–选择max根目录
ScriptsSpeedRoadSpeedRoadmcr.ms并打开,现在还看不到任何界面
3、在max菜单栏Customize按图示方法调用,安装成功
4、单击工具栏上的“极速道路”按钮,即可调出插件界面。
辅助功能

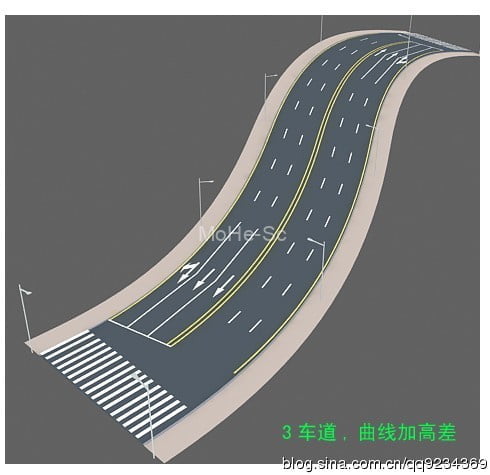

段数:即线条中的steps数值,生成曲线道路时,此值可控制曲线的段数。
全选,全不选,均控制界面中线生成部分的勾选。
第一行左右箭头表示左停靠和右停靠,方形表示悬浮窗口。

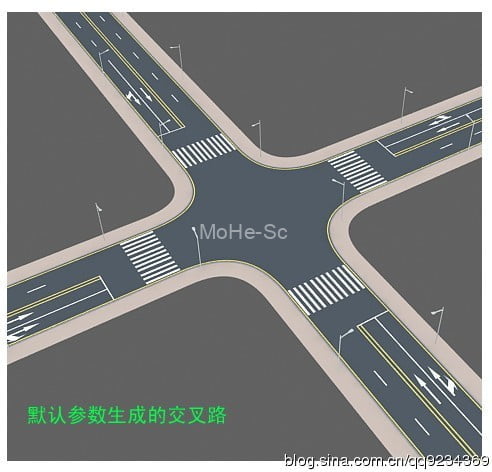

默认参数:即把所有参考调到最开始状态。问号是打开帮助文件。
注意事项
本脚本自动识别场景中单位,按实际尽寸生成道路。当你的单位更改之后请重新打开脚本。
双线生成时,两条边线的第一个点不能在要生成的路中间,如图:
假如绿色线是要生成的路,蓝色框中的点(首点)的位置不能在路的中间,否则出错。
