CAD 导入 blender 绘图插件 CAD Sketcher in Blender V 0.21.0

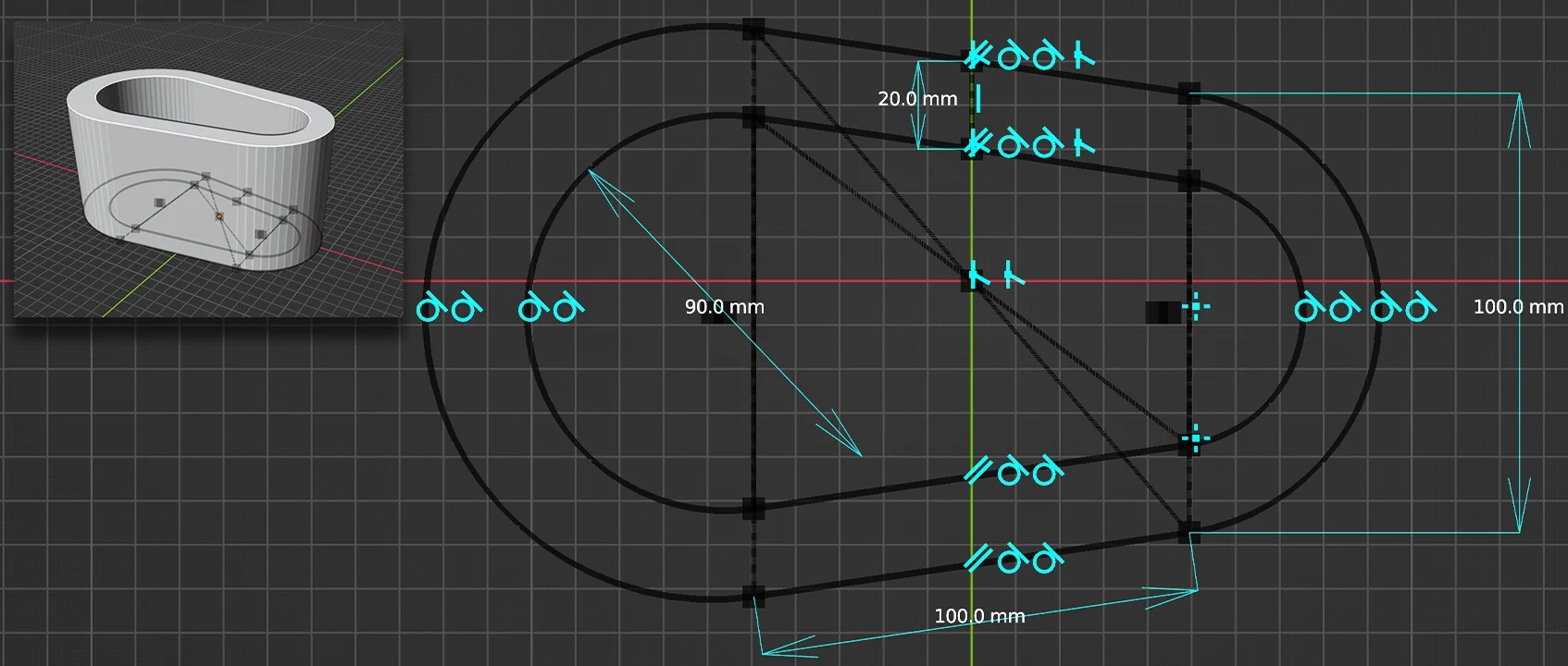

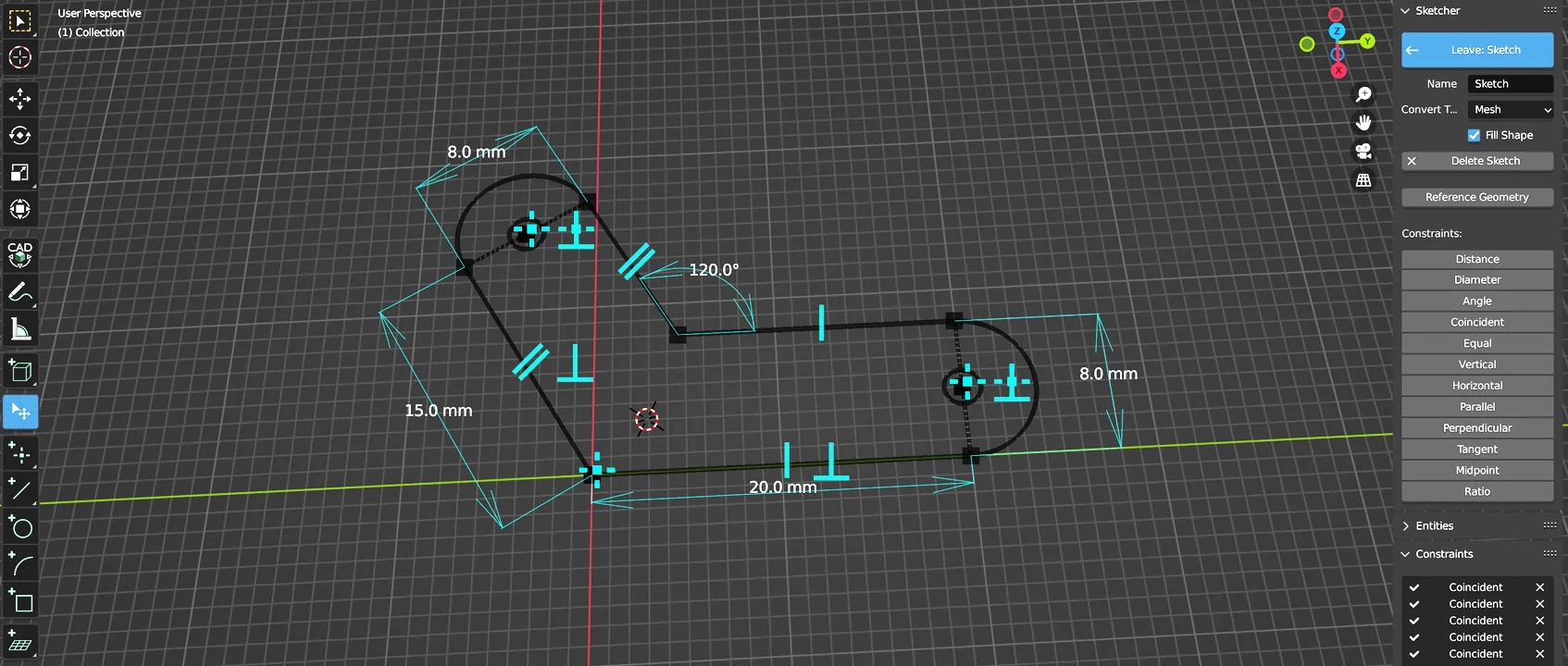

CAD Sketcher 是 Blender 的基于约束的草绘器插件，允许通过定义一组几何约束（如切线、距离、角度、相等等）来创建精确的 2d 形状。草图保持可编辑状态并支持完全无损的工作流程。

概述

CAD Sketcher 集成了 Solvespace 的求解器并紧跟其设计。因此 Solvespace 文档通常也是相关的。

为了获得曲线与分辨率无关的几何系统的参数表示，BGS 引入了一组实体。

这些实体既可以是 2d 也可以是 3d。 BGS 并不严格限于但主要关注二维实体。为了对一组二维实体进行分组，我们使用草图。

绘制形状的最终位置和尺寸由约束定义。

为了使实体遵循定义的约束，需要求解器。

为了进一步处理生成的几何体，BGS 使用转换器来获得原生 Blender 几何体类型，然后允许使用原生工具进行进一步修改。
